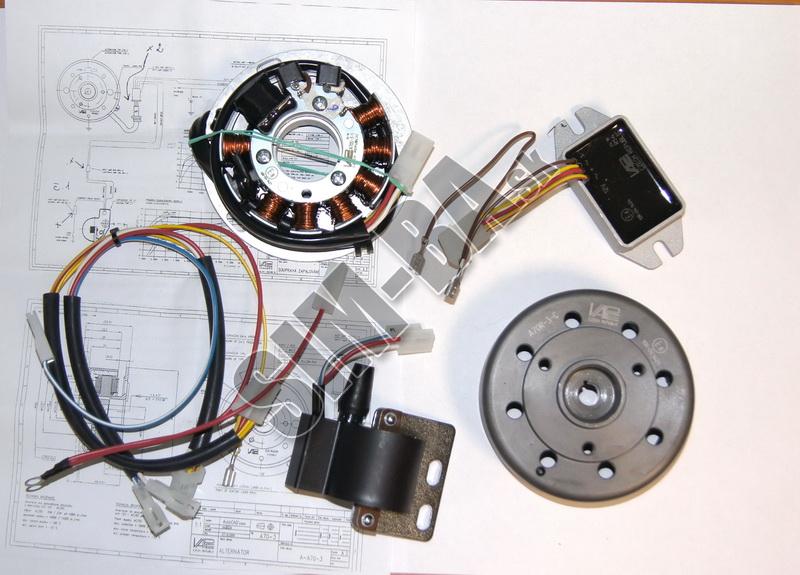

bezkontaktné zapaľovania S51 VAPE /A-SZ10/
Kód produktu: 12614.20
skladom
Cena: 270.00 EUR
na tento produkt nie je možné uplatniť zľavu!!
Návod k montáži soupravy SZ 10 -Simson S 51.
Souprava zapalování SZ 10 je určena jako náhrada původního zapalovacího,světelnéhoa dobíjecího systému.Pokud nemáte odborné znalosti,svěřte montáž odbornému servisu.
Demontáž původního systému:
Odpojte akumulátor,demontujte pravé víko motoru,rotor a stator zapalování,indukční cívku a ostatní součástky původního nabíjecího a zapalovacího systému.Pokud máte motocykl s 6 voltovou instalací,je nutno vyměnit i spotřebiče a akumulátor za 12 voltové.
Montáž nové soupravy:
1/Na místo původního statoru namontujte stator A70S-3 tak,že kabeláž protáhněte původním otvorem v bloku motoru směrem ke schránce se spínací skříňkou.Stator připevníme původními úchyty a zlehka přitáhneme tak,aby s nim šlo pootočit.Na nosiči statoru je vlevo nahoře ryska,která se musípři správně namontovaném statoru překrývat s původní ryskou pro seřízení zapalování na bloku motoru.
2/Nasadíme rotor A70R-3-C na klikový hřídel(správná drážka je označena "simson OK") a dotáhneme ho maticí předepsaným momentem.
3/Seřízení předstihu provedeme tak,že píst nastavíme 1,4-1,8 mm před horní úvratí(viz.návod k obsluze pro daný typ motocyklu).Rotor přidržíme rukou v dané poloze a posuneme statorem tak,aby se překrývala drážka na rotoru s drážkou na statoru. V této poloze dotáhneme šrouby aretace statoru a předstih je nastaven.
4/Namontujeme cívku Z 71 na místo původní indukční cívky,nebo na d baterii do levé schránky.Vždy dbáme na to,aby byl držák cívky řádně ukostřen.
5/Namontujeme regulátor R54 do levé schránky.Hnědý vodič od regulátoru připojíme pod šroub držící regulátor a druhý kontakt na společnou kostru ve schránce.
6/Kabeláží,která je součástí soupravy propojíme stator,cívku a regulátor.Kabeláž vedeme tak,aby nemohlo při provozu dojít k jejímu mechanickému poškození.
7/Připojíme kabeláž ke spínací skříňce takto:
a/modrý vodič na kontakt č.2
b/červený vodič očkem na plus pól baterie a konektorem na kontakt č.30.
c/žlutý vodič na č.59
8/Překontrolujeme ukostření veškerých namontovaných komponentů.
